Instalation module domotique

J'ai eu le temps de faire le programme de base pour la régulation. Dans la foulé j'intègre le premier module dans une boite de dérivation à encastrer.

Je fixe le capteur de température temporairement avec du Duct tape.

Fabrication en serie

Après les essais j'ai commencé une série de module courant porteur.

Mise sous tension PCB

Première mise en marche de la platine domotique sans le microcontrôleur afin de vérifier la porteuse et la réception.

Une petite erreur de saisie du schéma, mais le tout fonctionne après modification.

Fabrication PCB

Schéma partiel du module.

Suite au bon fonctionnement du montage d'essai "lave-vaisselle nucléaire", j'ai lancé la fabrication des modules courant porteur pouvant commandé des relais, quelques E/S 5V et un capteur de température détachable.

Fabrication faite chez PCBpool

Typon

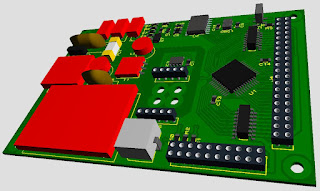

Le 3D



Le circuit après gravure et perçage

Après métallisation et étamage

Circuit avec les quelques composants disponibles
