Travaux de la maison (50 rue Alexandre Rousseau)

J'ai acheté cette maison et fait les travaux en 2010 et fait la plus grande partie de travaux dans cette année.

Etat d'origine :

 La maison, il y avait une barrière sur la gauche, mais elle a été emportée par une tempête juste une ou deux semaines après l'achat.

Vu d'origine de la pièce principale, sans aucune isolation.

Le grenier, avec que de l'isolation, pas du tout fonctionnel.

La salle d'eau de l’étage, pleins de trous de moisi, plus de trous dans le sol.

La dépendance, ici on voit la fenêtre qui servira de porte plus tard et le sol qui n'à pas de revêtement.

Un escalier est présent sur la droite de cette image.

Détail de la cour intérieur.

On voit le mur avant crépit.

Les travaux qui ont été fait :

Démolition des parois, puis du sol.

Je ne conserve que les poutres et l'escalier.

Tubage de l'ancienne cheminé.

La paroi n'était pas bien scellée, du coup j'en ai profité pour passer le tubage par cet endroit.

Il y avait deux cheminé et ce n'ai pas évident de le passé à partir du RDC.

Fermeture de celle-ci.

Là, on voit le sol final.

Constructions des nouvelles cloisons.

Réfaction de la toiture des dépendances.

Les maçons venus pour le crépit ont presque traversé, j'ai vu le problème avant que l'on me demande de le refaire.

Ce n'était pas prévu mais je l'ai fait directement pour cette zone.

Pareille pour le préau de la petite cour.

Découverte d'un passage dans la cave.

Puis la rénovation faite :

Donc voici le grenier rénové.

J'ai commencé par cet étage, puis je suis descendu à fur et à mesure que le chantier avançait.

La salle principale.

Mais sans les prises et le lavabo et au moins 100 mm de laine de verre aux murs.

Le crépis.

Les cloisons.

Le préau.

Je peux même rentrer ma voiture dans la cour malgré un passage étroit.

Je dois avoir 15 à 20 cm d'écart possible, je m'aide de barres de bois, pour ne pas toucher les bords.

_

Multimètre de table OWON XDM3041

 Voici le multimètre de table OWON XDM3041

Vue de la face avant

Face arrière avec le connecteur Ethernet, USB et RS232.

Logiciel du constructeur, qui ne semble pas marcher.

Fonctionnement avec YAT sur le câblage Ethernet.

Le commandes du livret semblent fonctionner.

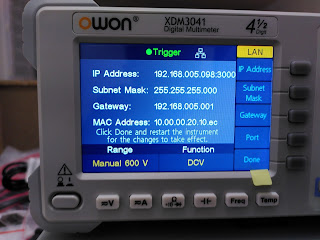

La configuration ne semble pas utilisée le DHCP de la box.

La box ne détecte pas cette alimentation et il ne semble pas avoir d'option pour.

Donc on a une adresse en fixe.

Un bug ? le NET Type revient sur "OFF" après initialisation, mais le système semble fonctionner.

La .DLL que j'ai déjà développée, marche avec ce multimètre.

.DLL pour l'alimentation et l'oscilloscope

 J'avance un peu sur l’écriture des .dll pour l'alimentation triple OWON ODP3063 et l'oscilloscope DS1104Z-S Plus.

Voici pour l'alimentation qui est en TCP avec une adresse IP et un port.

Et pour l'oscilloscope qui est avec une connexion visa

Alimentation triple OWON ODP3063

Voici une OWON ODP3063 avec tripe sortie 31V/6A, 31V/6A et 6V/3A

Vue de la face avant

Face arrière avec le connecteur Ethernet, USB et RS232.

Logiciel du constructeur, qui semble ne marcher qu'avec le SN et l'USB de l'appareil.

Le SN de l'appareil n'est pas ODP30632106313 mais juste 2106313 il faut enlever le numéro de l'appareil, sinon il n'y a pas de fonctionnement du logiciel.

Fonctionnement avec YAT sur le câblage Ethernet.

Le commandes du livret semblent fonctionner.

La configuration ne semble pas utilisée le DHCP de la box.

La box ne détecte pas cette alimentation et il ne semble pas avoir d'option pour.

Donc on a une adresse en fixe.

Oscilloscope DS1104Z-S Plus

Voici un oscilloscope DS1104Z-S Plus

Il est équipé de 2 générateurs de signaux.

 Décodage des liaisons séries et lignes numériques sans besoin de d’option.

Commande par Ethernet ou USB avec la norme LXI et Visa.

Ici "TCPIP0::192.168.5.56::INSTR"

La même connexion avec le logiciel du fabricant, Ultra sigma.

La connexion avec un logiciel déjà à la même norme, utilisation de "*IDN?" pour avoir la réponse de l’appareil.

Lecteur MP3 de début 2003

Je suis tombé sur ce projet que j’avais fait début 2003.
L'ensemble constitue un lecteur de MP3 pour disque dur, ici un 6.4 Gbytes.

On a donc 3 cartes :

-La carte FF_12_02, la carte programmable avec comme contrôleur un SX52 de chez Scenix/Ubicom.

Les schémas sont juste partiels pour toutes les cartes.

Cette carte permet la programmation avec une interface graphique et BP.

-La carte FF_01_03, la carte qui fait interface avec la nappe IDE/ATA, pour le contrôle de disque dur et lecteur CD.

Je me souviens qu'au départ je fessai du contrôle de lecteur de CD, je pouvais donc ouvrir/fermer et mettre en lecture les CD audio.

Puis je suis passé au contrôle de disque dur.

-La carte FF_02_03, la carte qui permet la décompression du MP3 en analogique.

Cette carte permet la décompression des MP3 vers des signaux analogique.

Le programme a été écrit en assembleur. Le programme ne permet la lecture qu'en fichier continue. Il n'y a pas de lecture de table d’allocation des secteurs, il ne faut pas avoir de fichiers sur plusieurs emplacements, il faut donc un disque avec que des fichiers totalement défragmentés.

Je me souviens qu'à l’époque les SX52 était les contrôleurs les plus rapide (max 50 MHz) disponible pour le grand publique, avec des exemples dans les magazines.

A l’époque les lecteur MP3 n’était pas si courant et au travail il y avait une demande pour l'utilisation de lecteur audio.

Les PCB sont tous de ma fabrication.

J'ai installé cet exemplaire dans ma voiture pendant près d'un an.

ESP-01(ESP8266) nouveau menu sous FPGA(MAX10)

 Voici le nouveau menu WIFI.

Il contient l’édition du SSID et du PASSWORD.

L'affichage du HOSTNAME, de l'IP et l'adresse MAC.
Plus un bouton pour réinitialiser le WIFI.

3D imprimante Tête d'impression double, seconde version

Depuis mon départ à cause du covid19 (mars 2020), je suis en développement d'un nouveau support pour 2 têtes d'impression.

Celui que j'ai actuellement ne me satisfait pas totalement. Les 2 têtes sont montées sur le même support, cela fonctionne, mais oblige certaines précautions :

    -La hauteur des 2 têtes qui doivent être le plus proche que possible.

    -Utilisation d'une tour de changement de tête.

    -Temps de chauffage dans le changement de tête.

Dispositif actuel. (Ici avec une seule tête montée)



Le développement qui est en cour doit pouvoir utiliser 2 têtes indépendante.

Quand une tête est utilisée, l'autre est en position repos, dessus un dispositif pour boucher la buse.

Puis on peut appliquer des réglages de hauteur différents.

Dispositif en développement.

Essais en 3D "brouillon" avant version finale.
